Автор Тема: Как снять приборку?!  (Прочитано 50087 раз)
0 Пользователей и 1 Гость смотрят эту тему.
rot123
Претендент,,

Offline Offline

Пол: Мужской
Сообщений: 5



Имя:Алексей
Авто:Honda CR-V
год:2004
г.Москва
« : 08 Января 2009, 20:46:08 »

Форумчане, кто может внятно и подробно объяснить, как снимать приборную панель, чтобы заменить лампочки подсветки приборов? Я сегодня попробовал отстегнуть нижнюю часть, как уже описывалось здесь на форуме, но что-то она не захотела сниматься, а я сильнее побоялся потянуть, не хочется сломать. Кто может помочь? Обеспокоенный
Записан
SанSаныч
Пресс-атташе CR-V Club
Ветеран CR-V Club
*****
Offline Offline

Пол: Мужской
Сообщений: 6641



WWW
Имя:СанСаныч
Авто:CR-V RD8 SE K20A AT4
год:2005
г.Москва
« Ответ #1 : 08 Января 2009, 22:21:36 »

Я не совсем понял, на каком этапе возникла неясность, поэтому попробую объяснить сначала.

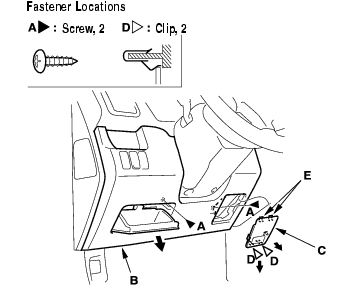

1. Снять нижнюю панель напротив водителя. Там 2 винта (самореза): под крышкой предохранителей, и над маленьким ящичком слева, обозначены буквой А.

Остальное на защёлках. Начинать надо снизу: в правом нижнем углу, и в левом отщёлкиваем по защёлке, затем пара защёлок в районе кнопок подогрева сидений (или места под них), и левый верхний край весь сразу (там тоже две защёлки).


2. Далее снять кожух рулевой колонки (тоже обозначен буквой А. Он стянут тремя винтами. Вообще я снимаю приборку не трогая кожух, но если рука не набита, то его лучше снять.

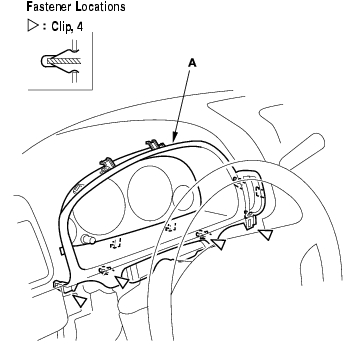

3. А дальше отодрать рамку вокруг приборной панели - она только на защёлках.  Рулевую колонку до упора вниз, ручку селектора (у кого автомат) в положение N или ниже. Отщёлкнуть нижние крайние защёлки, потом правую сторону, а затем и всю рамку


4. Приборная панель прикручена тремя саморезами...


* gauges_remove_1.jpg (45.89 Кб, 361x294 - просмотрено 24232 раз.)

* gauges_remove_2.jpg (65.69 Кб, 361x384 - просмотрено 24226 раз.)

* gauges_remove_3.jpg (53.57 Кб, 361x344 - просмотрено 22718 раз.)
Записан

  Kлубный сервис Honda CR-V всех поколений!   тел. +7 926 294-31-74 Тарас или Александр вторник - суббота с 10.00 до 19.00
rot123
Претендент,,

Offline Offline

Пол: Мужской
Сообщений: 5



Имя:Алексей
Авто:Honda CR-V
год:2004
г.Москва
« Ответ #2 : 09 Января 2009, 00:38:28 »

Спасибо за помощь! Однако не совсем понятно:

1. Где расположены защелки этой нижней части панели, где их нащупывать?
2. Где расположены эти 3 винта кожуха рулевой колонки?
3. Где расположены защелки верхней части самой приборки?

Большое спасибо!
Записан
master_171
Пользователь
*
Offline Offline

Пол: Мужской
Сообщений: 112




Имя:Валерий
Авто:Honda CR-V; 2,0; механика
год:2002
г.Калининград
« Ответ #3 : 09 Января 2009, 00:58:06 »

Блин, ну там же на рисунках усё нарисовано!!!
Главное не на морозе это делать, чтобы салон прогрет был...
Записан

чтобы продать что-нибудь ненужное, нужно купить что-нибудь ненужное (к. Матроскин)
Даниил
постоялец
*
Offline Offline

Пол: Мужской
Сообщений: 212




Имя:Даниил
Авто:CR-V SE 2,4 AT AWD
год:2005
г.Москва
« Ответ #4 : 09 Января 2009, 01:58:54 »

Я не совсем понял, на каком этапе возникла неясность, поэтому попробую объяснить сначала.
1. Снять нижнюю панель напротив водителя. Там 2 винта (самореза): под крышкой предохранителей, и над маленьким ящичком слева, обозначены буквой А. Остальное на защёлках. Как отдирать панели не повредив защёлок не знаю - для самого проблема.
2. Далее снять кожух рулевой колонки (тоже обозначен буквой А. Он стянут тремя винтами.
3. А дальше всё на защёлках. Драть рамку начиная снизу. Больше ничем помочь не могу.

Снимал приборки на обеих своих машинах пропуская пункт 2. Просто опустив руль вниз аккуратно выдергивал облицовку панели на себя. Не одна защелка не пострадала ))
Записан
Stalker
Новичок
*
Offline Offline

Пол: Мужской
Сообщений: 62




Имя:Евгений
Авто:Honda CR-V, 2.0 АКПП, Европейка
год:2004
г.Магнитогорск
« Ответ #5 : 10 Января 2009, 18:02:47 »

Я то же проводил данные операции, менял лампочки. Правда первый раз не совсем удачно, сломал одну защелку. Поэтому маленькая подсказка.
Когда открутите два винта, надо завести руку под нижнюю панель, в районе крышки предохранителей, нащупать и помочь защелке выскочить из паза, слегка сжав её. То же с левой стороны. Остальные отщелкиваются сами, крышка уже идет с наклоном и нижнии скобы защелок выходят легко. Все время 15 мин.
Удачи.
Записан

Не все потеряно, пока есть надежда!
Hubbard
Новичок
*
Offline Offline

Пол: Мужской
Сообщений: 29



Имя:Александр
Авто:CR-V II, 2.0, АКПП
год:2003
г.Минск
« Ответ #6 : 19 Июля 2010, 16:41:16 »

Спасибо СанСанычу! Заменил в своей за два приёма. Первый раз пытался в апреле, пластик на холоде задубевший, не отважился отдирать обрамление приборки - сидело крепко. Вторая попытка была удачней: вспомнил о лампочке в июльскую жару, горячая приборка разбиралась почти без щелчков. Картинку 2 можно пропустить, кожух не мешает.
У наших официалов замена лампочки в приборке стоит 60 000 бел. рублей - это ровно 20 долл. на другие деньги, плюс стоимость самой лампочки. За 5-7 минут работы..
Записан

Боеспособность армии обратно пропорциональна высоте тулий офицерских фуражек.
mik22
Пользователь
*
Offline Offline

Пол: Мужской
Сообщений: 198




Имя:Михаил
Авто:CRV 2 АКПП, 2.4 л.
год:2003
г.Мытищи
« Ответ #7 : 20 Июля 2010, 14:49:05 »

снимал недавно...делал как писали  ранее..панель которая под рулем на 2 саморезах крепится внизу на защелках которые встают в пазы (на самой панели  как бы выступы , входящие в ответную часть на каркасе)...снимая ее надо немного вверх подать в районе углов , а потом на себя тянуть вначале снизу  а потом как низ отстегнется и  сверху..сверху просто на себя  и все в руках останется болтаясь на проводке от кнопок . С руля просто 3 самореза отвернуть и все само разойдется. А рамку приборки начинал тянуть с левого угла и отстегнув на нем ..все станет понятнее..просто на себя. В левом нижнем углу рамка держится цепко.
Токо не вкл зажигание при неподключенной приборке...попадешь на горящую лампочку SRS  как я и попал, но выкл ее благодаря здешнему совету.
Если недалеко от Мытищ живешь то можно пересечься покажу вживую.
Записан

Какая мудрая организация эта Церковь! Поскольку в Царство Божие никто ничего не унесёт - платить надо здесь.
Darina
Претендент.

Offline Offline

Сообщений: 1



Имя:Дарина
Авто:Honda CR-V II
год:2004
г.Иваново
« Ответ #8 : 10 Декабря 2010, 21:15:07 »

Как же ее снять то выложите фотки ради бога
Записан
SанSаныч
Пресс-атташе CR-V Club
Ветеран CR-V Club
*****
Offline Offline

Пол: Мужской
Сообщений: 6641



WWW
Имя:СанСаныч
Авто:CR-V RD8 SE K20A AT4
год:2005
г.Москва
« Ответ #9 : 12 Декабря 2010, 01:54:58 »

"И не зачем так орать!  Я и в первый раз прекрасно слышал... "

Хостинг, где находился мануал благополучно рухнул, поэтому много картинок сейчас недоступно.
С администрацией форума решаем этот вопрос, но времени на всё не хватает.
Записан

  Kлубный сервис Honda CR-V всех поколений!   тел. +7 926 294-31-74 Тарас или Александр вторник - суббота с 10.00 до 19.00
urchello
Новичок
*
Offline Offline

Сообщений: 33




Имя:Юрий
Авто:CR-V, АКПП, 4WD, правый руль
год:2006
г.Владивосток
« Ответ #10 : 16 Декабря 2010, 02:24:32 »

Есть, врроде все картинки показываются.

Испоганил заглушку для принудительного снятия с паркинга, поэтому тоже планирую разбирать. Спасибо за подробное описание всем!
Записан
ben906
постоялец
*
Offline Offline

Пол: Мужской
Сообщений: 347


чем круче джип, тем дальше за трактором бежать...



Имя:Сергей
Авто:Хонда CR-V II 2.4 МКПП, левый Канада
год:2002
г.Уфа
« Ответ #11 : 03 Марта 2011, 22:19:22 »

вот так она и снимается:


* 1 Открываем тут....jpg (95.42 Кб, 640x480 - просмотрено 3945 раз.)

* 2. Выкручиваем 2 винта....jpg (81.09 Кб, 640x480 - просмотрено 3278 раз.)

* 3.этот....JPG (65.1 Кб, 640x480 - просмотрено 3831 раз.)

* 4...и этот..JPG (71.79 Кб, 640x480 - просмотрено 3478 раз.)
Записан

чем круче джип, тем дальше за трактором бежать..
ben906
постоялец
*
Offline Offline

Пол: Мужской
Сообщений: 347


чем круче джип, тем дальше за трактором бежать...



Имя:Сергей
Авто:Хонда CR-V II 2.4 МКПП, левый Канада
год:2002
г.Уфа
« Ответ #12 : 03 Марта 2011, 22:21:01 »

Продолжение...


* 5. Аккуратно сдергиваем панелько....JPG (78.37 Кб, 640x471 - просмотрено 3905 раз.)

* 6. отсоединяем и убираем....jpg (76.51 Кб, 640x480 - просмотрено 3944 раз.)

* 7. окантовка щитка приборов....JPG (76.23 Кб, 640x480 - просмотрено 4268 раз.)

* 8.........JPG (76.71 Кб, 640x480 - просмотрено 3796 раз.)
Записан

чем круче джип, тем дальше за трактором бежать..
ben906
постоялец
*
Offline Offline

Пол: Мужской
Сообщений: 347


чем круче джип, тем дальше за трактором бежать...



Имя:Сергей
Авто:Хонда CR-V II 2.4 МКПП, левый Канада
год:2002
г.Уфа
« Ответ #13 : 03 Марта 2011, 22:22:47 »

Продолжение...


* 9.....jpg (132.69 Кб, 640x480 - просмотрено 3833 раз.)

* 10.....jpg (132.72 Кб, 640x480 - просмотрено 3336 раз.)

* 11......jpg (137.22 Кб, 640x480 - просмотрено 3577 раз.)

* 12.....JPG (74.46 Кб, 640x431 - просмотрено 3179 раз.)
Записан

чем круче джип, тем дальше за трактором бежать..
ben906
постоялец
*
Offline Offline

Пол: Мужской
Сообщений: 347


чем круче джип, тем дальше за трактором бежать...



Имя:Сергей
Авто:Хонда CR-V II 2.4 МКПП, левый Канада
год:2002
г.Уфа
« Ответ #14 : 03 Марта 2011, 22:24:59 »

Продолжение...


* 13......JPG (68.34 Кб, 590x480 - просмотрено 3651 раз.)

* 14 отсоединяем штекера...JPG (69.99 Кб, 640x330 - просмотрено 3596 раз.)

* 15. вуаля....JPG (112.31 Кб, 640x381 - просмотрено 3773 раз.)

* 16. обратная сторона приборки....jpg (60.13 Кб, 640x377 - просмотрено 4378 раз.)

* результат сего действа - СВЕТИТТТЦА!!!.jpg (76.63 Кб, 640x480 - просмотрено 3867 раз.)
Записан
